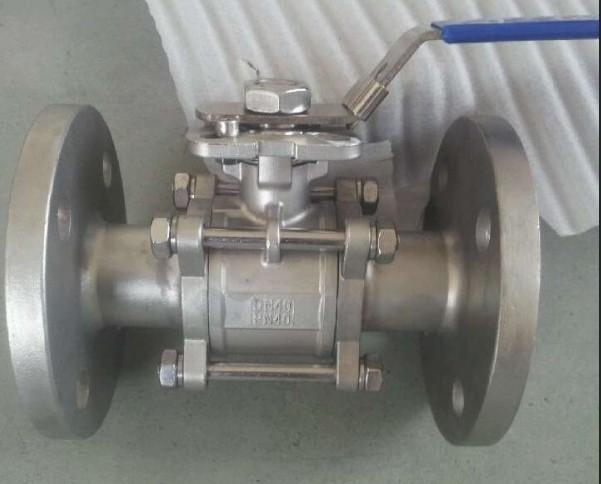

三片式法蘭球閥

產品名稱：國產激情久久久久影院小草:三片式法蘭球閥
產品型號：Q41F
產品口徑：DN15-100mm
產品壓力：1.6-6.4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛(sheng)閥(fa)(fa)門制(zhi)造有限公司主要(yao)生產三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)，可提供(gong)三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)價格，三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)說明書，三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)實物圖(tu)，三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)結構圖(tu)，三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)外(wai)形尺寸(cun)，三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)執行標(biao)準，三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)工(gong)作原(yuan)理，三(san)(san)片(pian)(pian)式法蘭(lan)球(qiu)閥(fa)(fa)作用(yong)特點(dian)。

三片式法蘭球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

Q41F三片式法蘭球閥產品特征：

公稱壓力	1.6-6.4MPa
適用穩定范圍	-20～232℃～350℃
適用介質	水、油、氣及某些腐蝕性液體（W。O。G）
對焊標準(BW)	GB12224.ANSIB16.25

Q41F三片式法蘭球閥主要零件材料：

零件名稱	材質
零件名稱	不銹鋼	碳鋼
螺栓	不銹鋼SS304	碳鋼
彈簧墊圈	不銹鋼SS304	不銹鋼SS304
螺母	不銹鋼SS304	碳鋼
閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
閥體	不銹鋼CF8/CF8M	碳鋼WCB
球體	不銹鋼CF8	不銹鋼CF8
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥桿	不銹鋼SS316	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
壓緊螺母	不銹鋼SS316	不銹鋼SS304
彈簧墊圈	不銹鋼SS304	不銹鋼SS304
螺母	不銹鋼SS304	不銹鋼SS304
手柄	不銹鋼SS304	不銹鋼SS304

Q41F三片式法蘭(lan)球閥(fa)主要連接尺寸及重(zhong)量：

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
w	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
