性能規范Technical Data

公稱壓力Nominal Pressure(MPa) 公稱通徑Nominal Diameter(mm) 適用介質Applicable Medium 1.0 40/50 - 150/200 海水、淡水Sea water．Fresh water 0.6 200/250 - 250/300

主要零部件材質Materials of Main Parts

零件名稱Parts Name 材料Material 　 名稱Name 牌號Marks 閥體、閥蓋Body/Cover 灰鑄鐵Cast iron HT200 閥盤Body 鑄錫青銅Cast Tin Bronze ZCuSn5Pb52n5或ZCuSn102n2 閥座、閥桿Seat/Stem 鋁青銅Aluminum Bronze CuA19Mn2

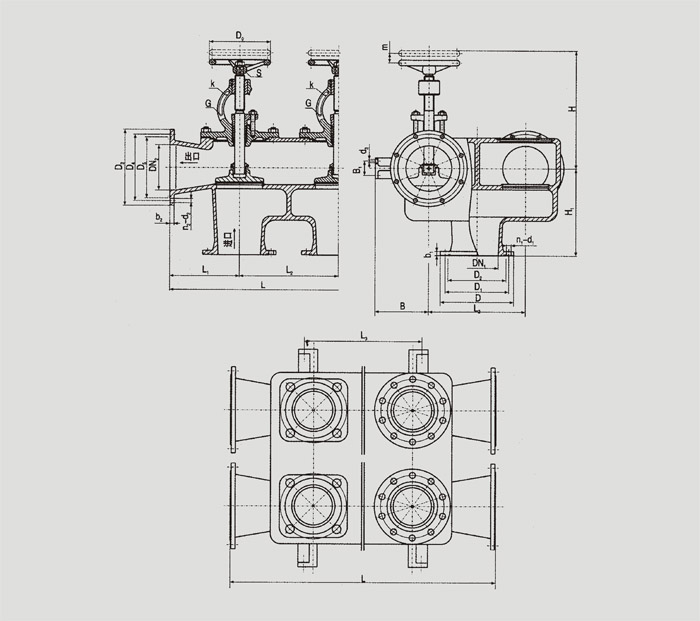

R型、S型基本尺寸Dimensions

公稱 公稱通徑 結構尺寸 Structure Dimension 　 支座尺寸 Yoke Size 法蘭連接尺寸Connection Dimension of Flange 手輪 Hand 升程 參考重量 　 　 　 　 　 　 　 壁厚 Thick ness 8 　 　 　 　 進口 nlet DNi 螺栓 Bolt 出口Outlet DN2 螺栓 Bolt wheel Lift Range Weight(kg) 壓力 PN (MPa) DN(mm) DN1 DN2 L R型 S型 L1 L2 H H1 L3 R型 S型 B B1 d3 D D1 D2 b1 d1 ni 個 Th D3 D4 Ds b2 d2 ni 個 Th Do S 　 R型 S型 　 40 50 380 540 110 160 236 160 8 210 370 95 50 13 125 93 74 16 15 16 M14 135 103 84 16 15 6 M14 120 11 12 42.5 62.5 　 50 65 420 600 120 180 257 165 8 230 410 100 50 15 135 103 84 16 15 15 M14 155 123 104 15 15 6 M14 140 12 15 54.0 77 　 65 80 440 620 130 180 270 180 9 230 410 120 50 15 155 123 104 15 15 15 M14 170 138 118 15 15 8 M14 140 12 19 76.5 109.5 1.0 80 100 480 680 140 200 300 202 9 260 460 130 60 17 170 138 118 15 15 15 M14 190 158 138 15 15 8 M14 160 14 23 97 145 　 100 125 570 800 170 230 309 235 10 290 520 150 60 17 190 158 138 15 15 15 M14 215 183 164 15 15 10 M14 180 14 28 136 196 　 125 150 650 900 200 250 355 275 10 310 560 160 60 17 215 183 164 15 15 16 M14 240 208 19C 16 15 12 M14 200 17 35 176 252 　 150 200 740 1020 230 280 410 295 11 340 620 175 60 17 240 208 190 16 15 16 M14 295 264 247 16 15 12 M14 200 17 42 228 315 0.6 200 250 940 1320 280 380 510 370 11 470 850 225 70 21 295 264 247 16 15 18 M14 365 327 306 18 17 14 M16 360 27 560 276 396 　 250 300 1180 1640 360 460 625 440 13 560 1020 270 75 23 365 327 306 18 17 19 M16 430 386 36C 19 21 14 M20 360 27 75 410 482

RS犁、SS型基本尺寸Dimensions

公稱 公稱通徑 結構尺寸 Structure Dimension 　 支座尺寸 Yoke Size 法蘭連接尺寸Connection Dimension of Flange 手輪 Hand 升程 參考重量 　 　 　 　 　 　 　 　 　 　 　 　 進口 nlet DNi 螺栓 Bolt 出口Outlet DN2 螺栓 Bolt wheel Lift Range Weight(kg) 壓力 PN (MPa) DN(mm) DN1 DN2 L RS型 00型 L1 L2 H H1 壁厚 Thick ness 8 L3 RS型 00型 B B1 d3 D D1 D2 b1 d1 ni 個 Th D3 D4 Ds b2 d2 ni 個 Th Do S 　 RS型 SS型 　 40 50 410 590 115 180 236 160 8 230 410 95 50 14 150 110 88 18 18 4 M16 165 125 102 20 18 4 M16 120 11 11 49.4 69.4 　 50 65 445 640 125 195 258 165 8 245 440 100 50 16 165 125 102 20 18 4 M16 185 145 122 20 18 4 M16 140 12 14 62.6 85.6 　 65 80 505 720 145 215 277 180 9 265 480 120 50 16 185 145 122 20 18 4 M16 200 160 133 22 18 8 M16 140 12 19 86.3 119.3 1.0 80 100 540 770 155 230 304 202 9 290 520 130 60 18 200 160 133 22 18 8 M16 220 180 158 24 18 8 M16 160 14 26 109.3 157.3 　 100 125 610 870 175 260 325 235 10 320 580 150 60 18 220 180 158 24 18 8 M16 250 210 184 26 18 8 M16 180 14 35 151.7 211.7 　 125 150 695 990 200 295 366 275 10 355 650 160 60 18 250 210 184 26 18 8 M16 285 240 212 26 22 8 M20 200 17 44 198.0 274.0 　 150 200 800 1150 225 350 410 295 11 410 760 175 60 18 285 240 212 26 22 8 M20 340 295 268 28 22 8 M20 200 17 52 249.0 336.0 0.6 200 250 940 1330 275 390 543 370 11 470 860 225 70 18 320 280 258 22 18 8 M16 375 335 312 24 18 12 M16 360 27 68 295.1 415.1 　 250 300 1130 1610 325 480 623 425 13 570 1050 270 75 22 375 335 312 24 18 12 M16 440 395 365 24 22 12 M20 450 32 80 425.0 497.0
