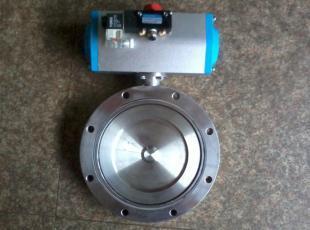

GIQ-B型氣動高真空蝶閥

產品名稱：國產激情久久久久影院小草:GIQ-B型氣動高真空蝶閥
產品型號：GIQ-B型
產品口徑：DN50-400mm
產品壓力：負壓
產品材質：不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門制造有限公(gong)司主要生產GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥，可提供GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥價(jia)格，GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥說明書，GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥實物圖，GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥結構圖，GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥外(wai)形(xing)尺(chi)寸，GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥執行(xing)標準，GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥工作原理，GIQ-B型(xing)(xing)氣(qi)(qi)動高(gao)(gao)(gao)真(zhen)(zhen)(zhen)(zhen)空(kong)(kong)蝶(die)(die)閥作用特點。

GIQ-B型氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。適用于工作介質為空氣和非腐蝕性氣體。

GIQ-B型氣動高真空蝶閥主要技術性能

適用范圍(Pa)	10⁵～1.3x10^-5
閥門漏率(Pa.L/S)	≤1.3x10^-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	JB919
安裝位置	任意
控制電路	標準出廠：AC220V/50Hz開關型特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：帶無源觸點型特殊指定：4～20mA DC調節型
氣缸可選	標準出廠：雙作用式特殊指定：單作用式（有彈簧返回）可選常開或常閉

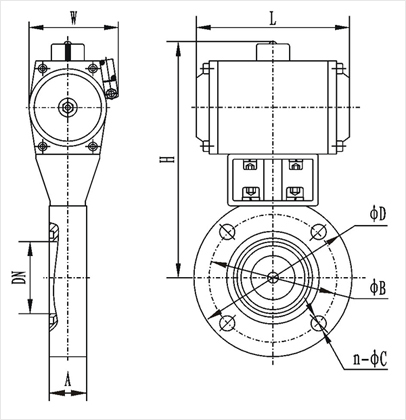

GIQ-B型氣動高真空蝶閥連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GIQ-50B	50	110	90	205	22	164	105	4-Φ9
GIQ-63B	63	130	110	218	26	164
GIQ-80B	80	145	125	248	30	190	124
GIQ-100B	100	170	145	260	30			4-Φ12
GIQ-125B	125	195	175	273	35			4-Φ12
GIQ-150B	150	220	195	332	35	247	140	8-Φ12
GIQ-200B	200	275	250	386	40	302	165
GIQ-250B	250	330	300	466	45	372	198
GIQ-300B	300	380	350	535	55	432	225	8-Φ14
GIQ-400B	400	465	465	631	60	518	243	8-Φ18
